НАЗНАЧЕНИЕ

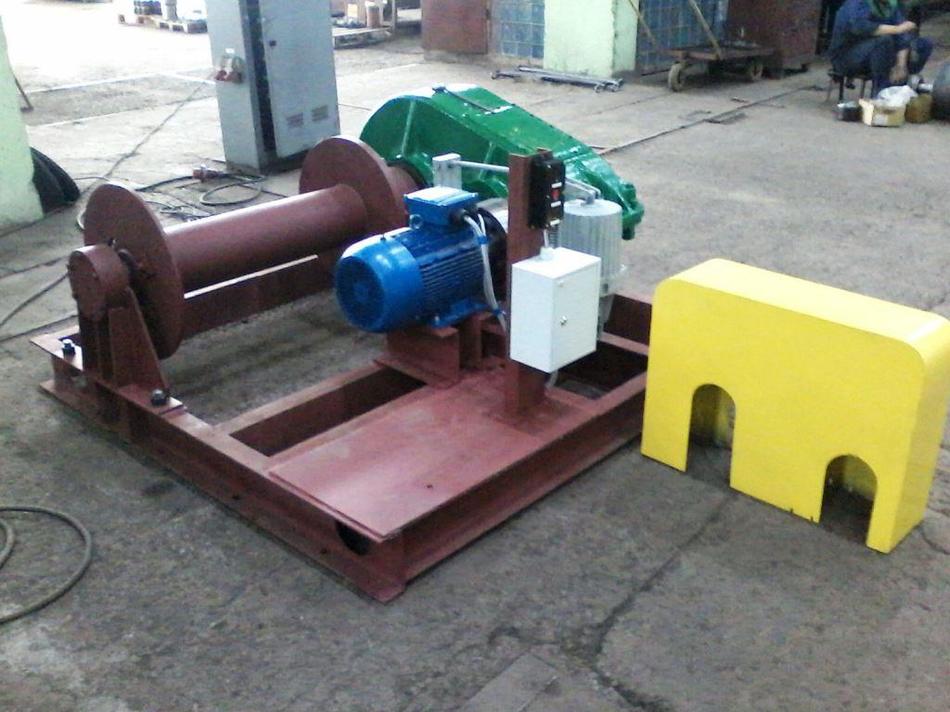

Лебедка монтажная предназначена для производства подъёмно-транспортных операций, перемещения грузов, массой до 3,2т, при строительных, монтажных и других работах, может использоваться для комплектации механизмов и устройств, необходимых при выполнении строительных, монтажных и других работ. Рабочее положение лебедки – крепление на горизонтальной площадке.

Лебедка не предназначена для подъема людей.

Климатическое исполнение «У», категория «2» по ГОСТ 15150-69.

Лебедка рассчитана для работы в следующих условиях:

• окружающая среда - невзрывоопасная;
• температура окружающей среды от +40°С до - 40°С;
• рабочее положение - крепление на горизонтальной площадке;
• режим работы легкий;
• рабочее напряжение 380В, частота тока 50Гц..

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Тяговое усилие, тс - 3,2
• Скорость навивки каната на первом слое, м/с - 0,28
• Канатоёмкость барабана, м - 250
• Электродвигатель мощность при ПВ=40%, кВт - 11
• Диаметр каната, мм - 18
• Редуктор РМ-500, передаточное число - 50
• Тормоз - ТКГ-200
• Габаритные размеры лебедки, мм - 1358х1272х783
• Масса лебедки без каната, кг - 1172
