НАЗНАЧЕНИЕ

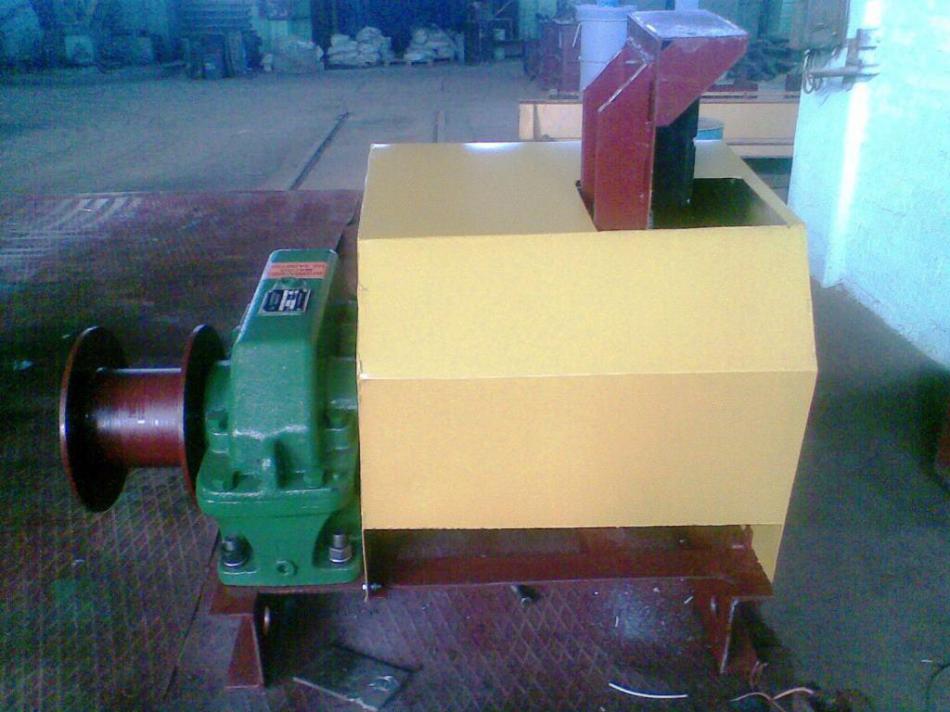

Лебедка тяговая электрическая предназначена для производства подъёмно-транспортных операций, перемещения грузов при строительных, монтажных и других работах, может использоваться для комплектации механизмов и устройств, необходимых для выполнения строительных, монтажных и других работ. Рабочее положение лебедки – крепление на горизонтальной площадке.

Лебедка не предназначена для подъема людей.

Климатическое исполнение «У», категория «2» по ГОСТ 15150-69.

Лебедка рассчитана для работы в следующих условиях:

• окружающая среда - невзрывоопасная;
• температура окружающей среды от +40°С до - 40°С;
• рабочее положение - крепление на горизонтальной площадке;
• режим работы легкий;
• рабочее напряжение 380В, частота тока 50Гц..

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Тяговое усилие, кгс - 420
• Скорость навивки каната на первом слое, м/с - 0,72
• Канатоёмкость барабана, м - 80
• Электродвигатель,кВт - 3,0
• Диаметр каната, мм - 6,9
• Редуктор - 1Ц2У-160
• передаточное число - 31,5
• Тормоз - ТКГ-160
• Габаритные размеры лебедки, мм - 920х620х820
• Масса лебедки без каната, кг - 235
