Описание:

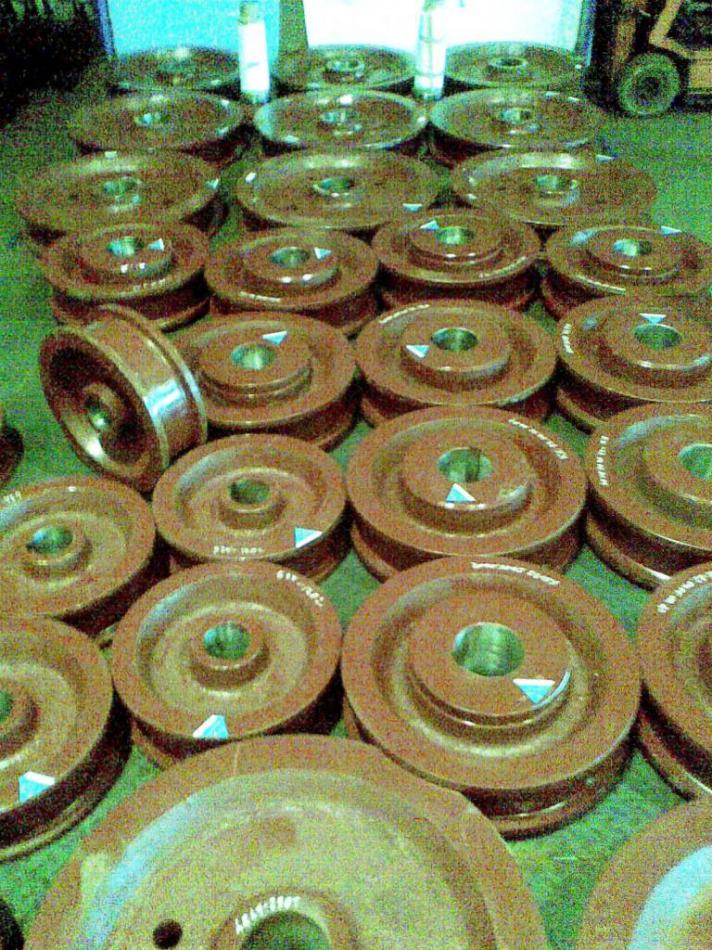

Колеса должны изготовляться двух типов:

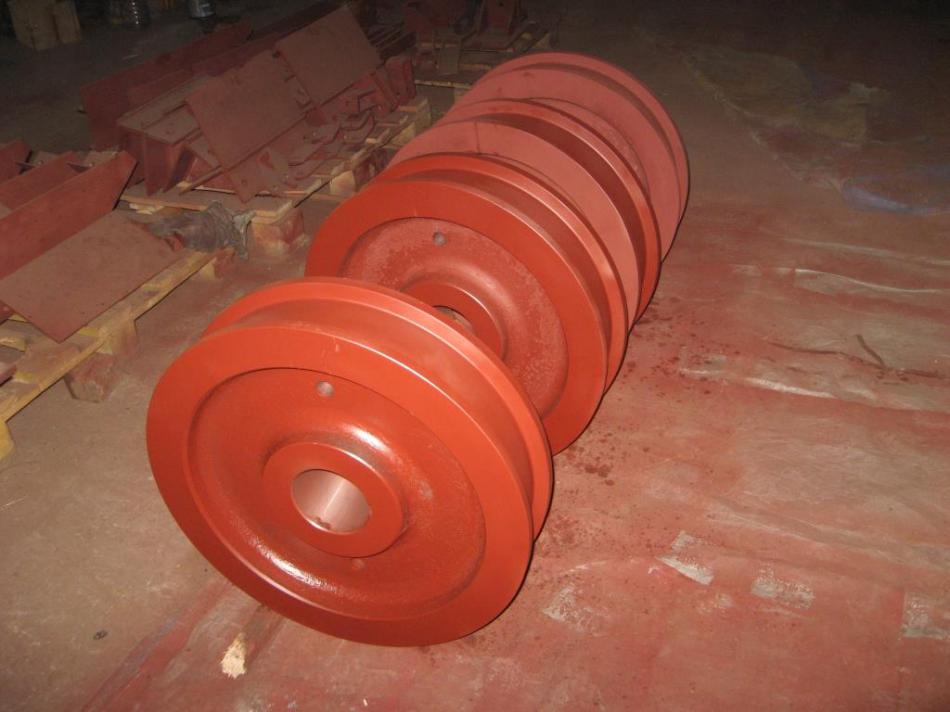

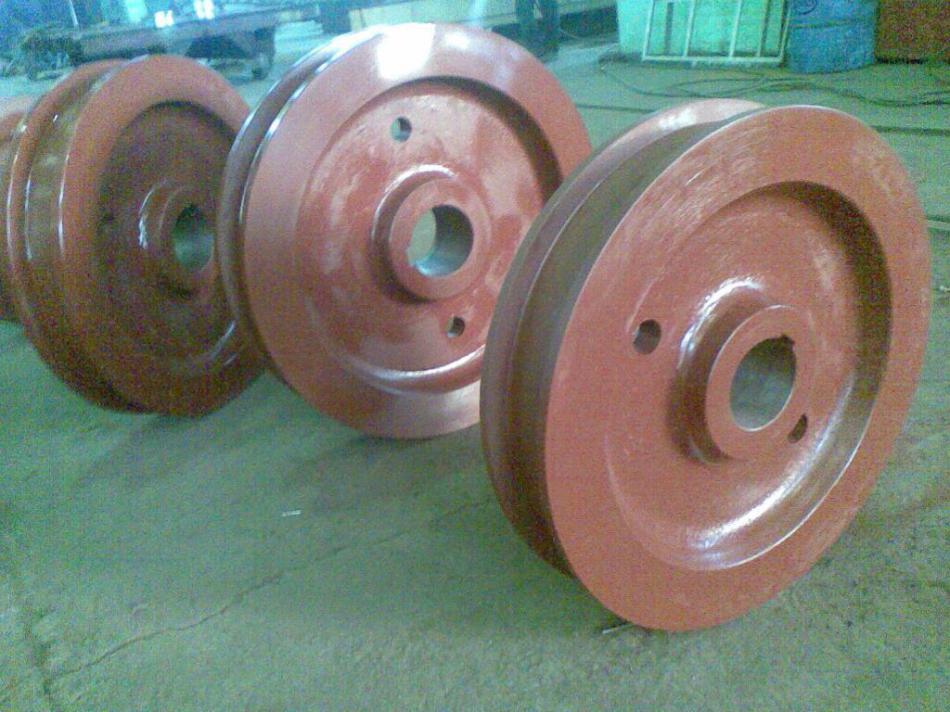

К2Р - двухребордные;
Чертеж 1.
Основные размеры и масса колес типа К2Р должны соответствовать указанным на черт. 1 и в табл. 1.
Таблица 1.
|
D (пред.откл. по h11) |
D1 (пред.откл. по h16) |
B (пред.откл. по h16) |
B1 (пред.откл. по h16) |
масса, кг(не более) |
|
200 |
230 |
60 |
90 |
15 |
|
250 |
290 |
70 |
110 |
30 |
|
320 |
360 |
70 80 |
110 120 |
45 50 |
|
400 |
450 |
80 90 100 |
130 140 150 |
80 80 90 |
|
500 |
550 |
90 100 |
150 150 |
145 145 |
|
560 |
600 |
90 100 |
130 150 |
200 210 |
|
630 |
680 |
90 100 |
140 150 |
220 250 |
|
710 |
770 |
100 130 150 |
150 180 200 |
300 380 410 |
|
800 |
880 |
110 130 150 170 |
170 190 210 250 |
330 360 410 640 |
|
900 |
980 |
130 150 170 |
190 210 250 |
460 530 630 |
|
1000 |
1080 |
170 |
250 |
890 |

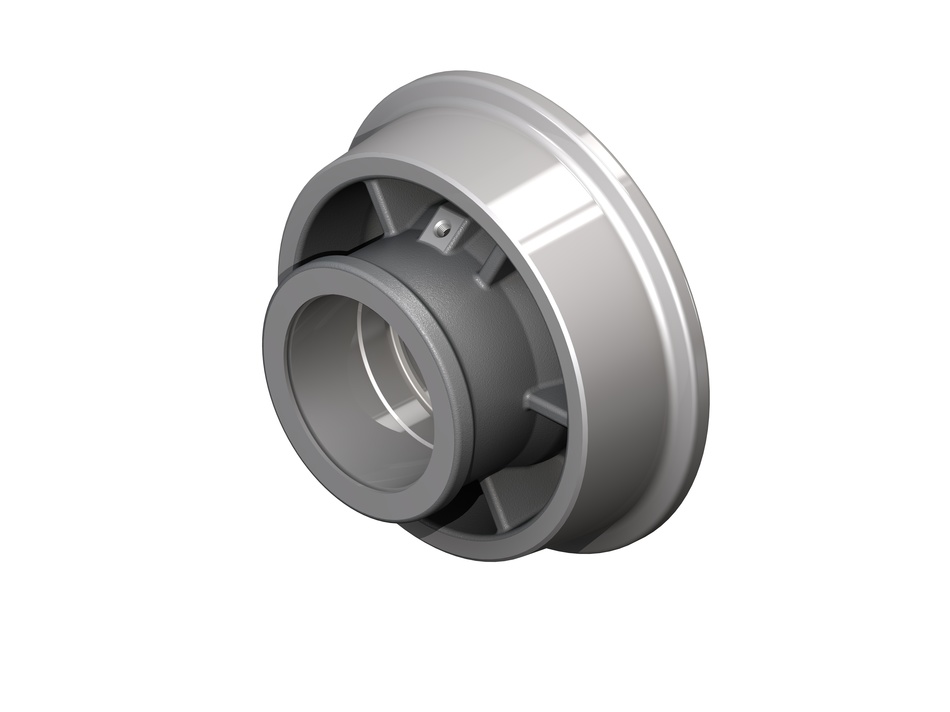

К1P - одноребордные.
Чертеж 2.
Основные размеры и масса колес типа К1Р должны соответствовать указанным на черт. 2 и в табл. 2.
|
D (пред.откл. по h11) |
D1 (пред.откл. по h16) |
B (пред.откл. по h16) |
B1 (пред.откл. по h16) |
масса ,кг (не более) |
|
200 |
230 |
60 |
75 |
11 |
|
250 |
290 |
70 |
90 |
20 |
|
320 |
360 |
80 |
100 |
31 |
|
400 |
450 |
106 |
130 |
61 |
|
500 |
550 |
125 |
150 |
113 |
