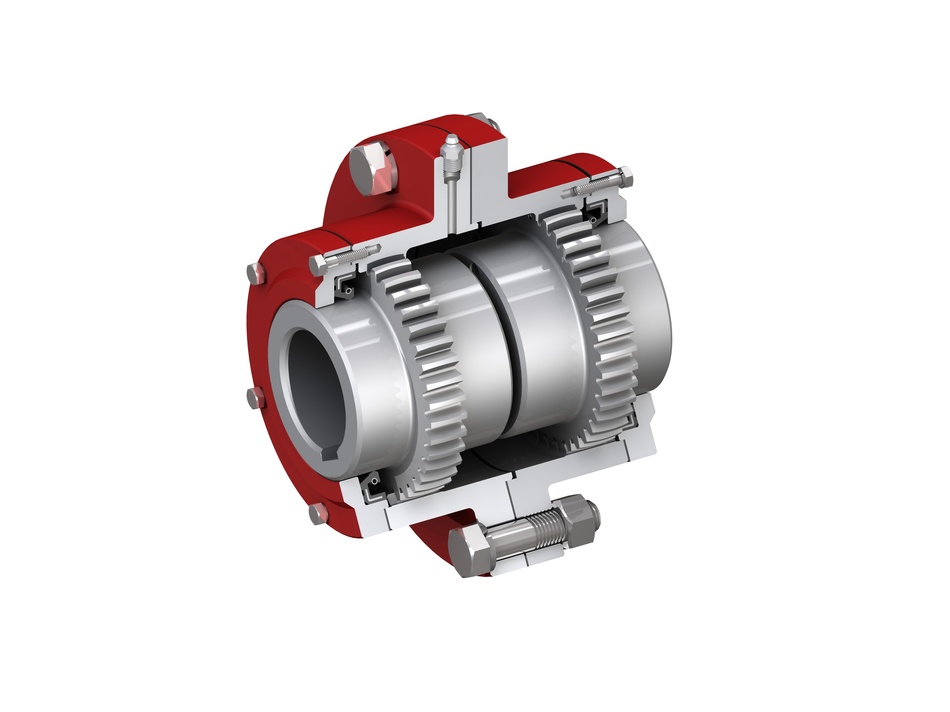

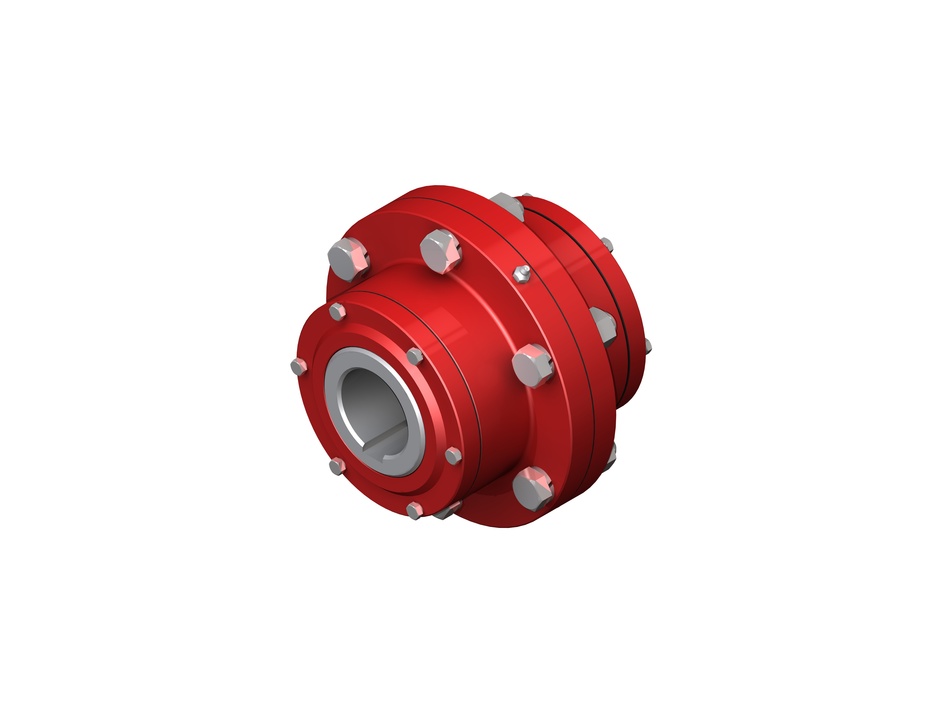

Муфта зубчатая

Муфты типа МЗ предназначены для соединения соосных горизонтальных валов и передачи крутящего момента от 71 кгм до 100000 кгм.

Описание:

  1. НАЗНАЧЕНИЕ МУФТ ЗУБЧАТЫХ

Муфты типа МЗ предназначены для соединения соосных горизонтальных валов и передачи крутящего момента от 71 кгм до 100000 кгм.

  1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

№ Муфты

d

dk

М,

кгс*см

n,

об/мин

А

D

D1

D2

L

B

l

lk

c

c1

c2

e

G,

кг

GD2,

кгс*м2

не более

не менее

не более

не менее

не более

1

40

38

71

6300

49

170

110

55

115

34

55

55

2,5

11

18

12

10,2

0,12

2

50

55

140

5000

75

185

125

70

145

34

70

80

2,5

13

22

12

14,3

0,21

3

60

55

315

4000

95

220

150

90

170

40

85

80

2,5

15

25

18

24

0,42

4

75

75

560

3350

125

250

175

110

215

40

105

105

2,5

17

28

18

38

0,85

5

90

95

800

2800

145

290

200

130

235

50

115

130

5

22

35

25

57

1,8

6

105

-

1180

2500

160

320

230

140

255

50

125

-

5

25

-

25

80

2,8

7

120

120

1900

2120

185

350

260

170

285

50

140

165

5

25

40

30

110

4,6

8

140

150

2360

1900

210

380

290

190

325

50

160

200

5

30

45

30

163

8,3

9

160

-

3000

1700

220

430

330

210

335

50

165

-

5

30

-

30

187

14,2

10

180

-

5000

1400

245

490

390

260

365

50

180

-

5

30

-

30

262

28

11

220

-

7100

1250

280

545

445

300

405

60

200

-

5

35

-

35

382

55

12

250

-

10000

1120

350

590

490

340

485

60

240

-

5

38

-

35

550

85

13

280

-

15000

1000

375

680

555

380

525

70

260

-

7,5

45

-

40

765

160

14

320

-

20000

900

405

730

610

420

565

70

280

-

7,5

50

-

40

960

215

15

360

-

25000

800

480

780

660

480

645

70

320

-

7,5

50

-

40

1280

325

16

400

-

37000

710

535

900

755

530

705

90

350

-

10

-

-

50

1800

600

17

450

-

56000

630

625

1000

825

600

805

90

400

-

10

-

-

50

2500

1140

18

500

-

75000

560

710

1100

950

710

905

110

450

-

10

-

-

50

3400

1600

19

560

-

100000

500

730

1250

1050

800

975

110

485

-

15

-

-

60

4650

2700
